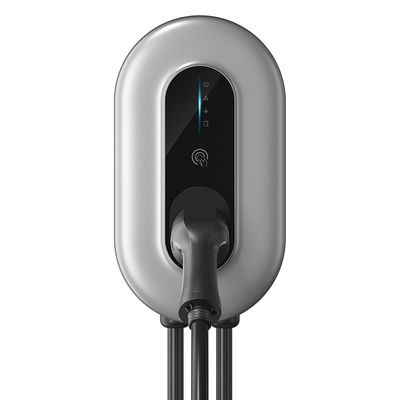

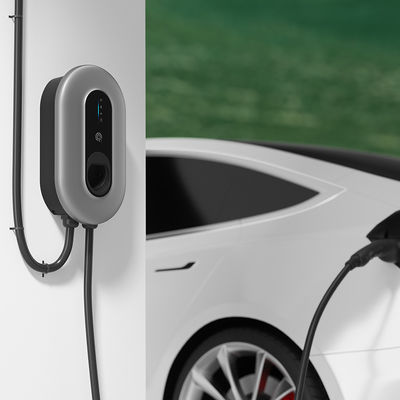

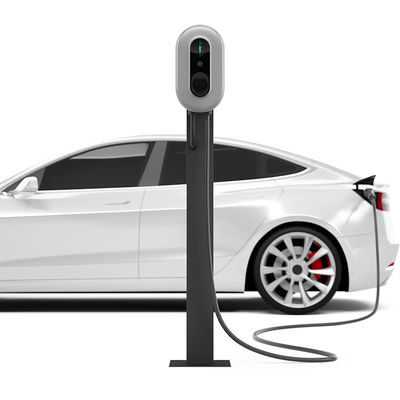

Bộ sạc EV di động Wallbox 11.04 KW Type2, Trạm sạc xe điện 3 pha Wallbox loại 2 16A
Mô tả về Bộ sạc EV Type2 Wallbox
Sản phẩm này chủ yếu bao gồm máy chủ trạm sạc, súng sạc, dây điện, bảng nối đa năng lắp đặt, gói thành phần lắp đặt, v.v. Đây là một thiết bị sạc xe điện gia dụng.Trạm sạc AC được kết nối với nguồn điện, xe điện sẽ được sạc an toàn và đáng tin cậy bằng giao diện súng sạc;để tránh ảnh hưởng đến hiệu suất của sản phẩm, không nên có axit và kiềm và các loại khí ăn mòn khác ở xung quanh;cố gắng tránh mưa trực tiếp hoặc sử dụng trong môi trường có độ ẩm cao, đồng thời nên cố gắng tránh hư hỏng do tác động lên vỏ máy.
Mô tả thông số sản phẩm:
| Người mẫu | M7 | M11 | M22 |
| Điện áp đầu vào / đầu ra | AC230V / Một pha | AC 400V / Ba Pha | AC 400V / Ba Pha |
| Đầu vào / Đầu ra hiện tại | 8,12,16,20,24,28,32 có thể điều chỉnh |
8,10,12,14,16A có thể điều chỉnh |
8,12,16,20,24,28,32A có thể điều chỉnh |
| Công suất đầu ra tối đa | 7,36KW | 11,04KW | 22,08KW |
| Tính thường xuyên | 50/60Hz | ||
| Cáp đầu vào | 1M, có dây cứng | ||
| Cắm sạc | Loại 2(Mennekes) | ||
| Cáp đầu ra | 5M | ||
| chịu được điện áp | 3000V | ||
| Độ cao làm việc | <2000M | ||
| Đứng gần | <3W | ||
Sự bảo vệ |
bảo vệ quá áp, bảo vệ quá tải, quá nhiệt độ bảo vệ, bảo vệ dưới điện áp, bảo vệ rò rỉ trái đất, chống sét, bảo vệ ngắn mạch |
||
| cấp IP | IP65 | ||
| Nút cảm ứng | KHÔNG | ||
| Man hinh LCD | KHÔNG | ||
| Điều chỉnh hiện tại | Đúng | ||
| Sạc ứng dụng Bluetooth | Có không | ||
| Sạc ứng dụng WiFi | Có không | ||
| RFID | Đúng | ||
| Thời gian / Cuộc hẹn | Có không | ||
| chứng nhận | CE, RoHS | ||
Giới thiệu chức năng của Bộ sạc Type2 Wallbox EV
1. Phát hiện dòng dư (RCD)
2.Surge bảo vệ
Trong: 3kA, tối đa: 6kA
3. Bảo vệ rò rỉ
Khi bắt đầu bảo vệ rò rỉ, nó cần được cắt khỏi sự cố mất điện và khởi động lại.
4. Bảo vệ quá dòng
Khi dòng điện vượt quá giá trị cảnh báo sớm, cọc sạc sẽ cắt nguồn điện, khởi động lại
tự động sau 10 giây và không tự động phục hồi sau 3 chu kỳ cho đến khi bạn cắt
nguồn và khởi động lại.
5. Bảo vệ quá áp
Bảo vệ bắt đầu khi điện áp vượt quá 275V và tự động phục hồi khi điện áp
được phục hồi và ổn định.
6. Bảo vệ điện áp thấp
Bắt đầu bảo vệ khi điện áp nhỏ hơn 100V và tự động khôi phục khi điện áp
được phục hồi và ổn định.
7. Bảo vệ quá nhiệt
Bắt đầu bảo vệ khi nhiệt độ bên trong của trạm sạc EV vượt quá 85 °C.
Thủ tục cài đặt:
1. Vui lòng sử dụng máy khoan gõ để khoan lỗ theo vị trí các tông
2. Lắp bu lông nở (6*M6*60MM)
3. cố định Bảng nối đa năng Gắn bằng vít tự khai thác (6 * M5 * 50mm)
4. Căn chỉnh bộ phận chính với khóa trên bảng điều khiển phía sau và cài đặt nó, sau đó sử dụng vít
để sửa(4*M5*40)
Hướng dẫn
1. Khi máy ở chế độ chờ bình thường, đèn báo cố định màu xanh lam.
2. Tháo súng sạc ra khỏi giá đỡ, cắm súng sạc vào ổ sạc trên ô tô.
3. Sau khi hoàn thành việc lắp súng, xe sẽ tự động bắt đầu sạc bình thường và đèn sao băng màu xanh lam sáng.
4. Đèn báo luôn chuyển sang màu xanh lam sau khi sạc xong.
