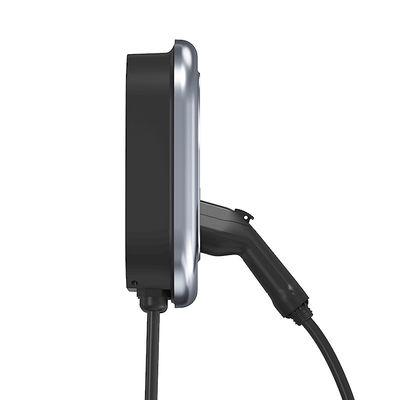

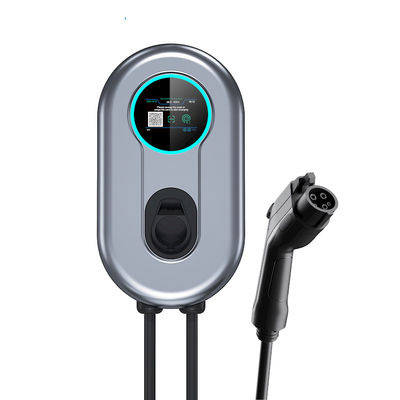

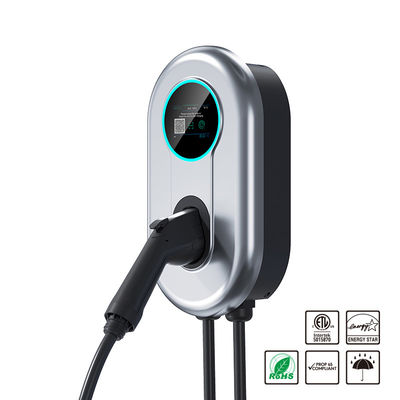

Bộ sạc EV loại 1 Trạm sạc 40A Bộ sạc xe điện Wallbox Level2 9.6KW có màn hình LCD
Mô tả về Bộ sạc EV Type1 Wallbox
Sản phẩm này chủ yếu bao gồm máy chủ trạm sạc, súng sạc, dây điện, lắp đặt
bảng nối đa năng, gói thành phần lắp đặt, v.v. Đây là bộ sạc xe điện gia dụng
thiết bị.Trạm sạc AC được kết nối với nguồn điện, xe điện sẽ được
được sạc một cách an toàn và đáng tin cậy bằng giao diện súng sạc;để tránh ảnh hưởng đến sản phẩm
hiệu suất, không nên có axit và kiềm và các loại khí ăn mòn khác ở xung quanh;cố gắng
tránh mưa trực tiếp hoặc sử dụng trong môi trường có độ ẩm cao và nên cố gắng tránh hư hỏng
khỏi ảnh hưởng đến nhà ở.
Mô tả thông số sản phẩm:
| Người mẫu | I40 | I48 |
| Điện áp đầu vào / đầu ra | AC 110~240V / Một pha | AC 110~240V / Một pha |
| Đầu vào / Đầu ra hiện tại |
8, 10, 12, 14, 16A, 20, 24,28, 32A, 36A, 40Acó thể điều chỉnh |
8, 10, 12, 14, 16A , 20, 24,28, 32A, 36A, 40A, 44A, 48A có thể điều chỉnh |
| Công suất đầu ra tối đa | 9,6KW | 11,52KW |
| Tính thường xuyên | 50/60Hz | |
| Cáp đầu vào | NEMA 14-50P/1M, có dây cứng | 1M, có dây cứng |
| Cắm sạc | SAE J1772 (Loại 1) | |
|
Chiều dài |
7,4M |
|
| chịu được điện áp | 2000V | |
| Độ cao làm việc | <2000M | |
| Đứng gần | <3W | |
|
Nhiệt độ hoạt động |
-35°C đến 50°C |
|
|
bắt đầu phương pháp |
Thẻ, WIFI, Bluetooth APP nhiều tùy chọn để bắt đầu sạc |
|
Sự bảo vệ |
bảo vệ quá áp, bảo vệ quá tải, quá nhiệt độ bảo vệ, bảo vệ dưới điện áp, bảo vệ rò rỉ trái đất, chống sét, bảo vệ ngắn mạch |
|
| cấp IP | IP65 | |
| Nút cảm ứng | Đúng | |
| Man hinh LCD | Đúng | |
| Điều chỉnh hiện tại | Đúng | |
| Sạc ứng dụng Bluetooth | Có không | |
| Sạc ứng dụng WiFi | Có không | |
| RFID | Đúng | |
| Thời gian / Cuộc hẹn | Có không | |
| chứng nhận | FCC, ETL, Ngôi sao năng lượng | |
|
Sự bảo đảm |
1 năm cho toàn bộ máy |
|
Tính năng của trạm sạc Wallbox với màn hình LCD
1. Sản phẩm tuân thủ Chỉ thị điện áp thấp 2014/35/EU, IEC61851-1:2019
2.IP65, chống chịu thời tiết;chống rò rỉ;chống va đập
3. Trạng thái sạc và lỗi hoạt động được hiển thị đơn giản bằng đèn báo LED và màn hình LCD
4. Chú thích tùy chọn của nút chọn hiện tại,
5. Dòng chuyển mạch tự do 8A-48A
Thẻ, WIFI, Bluetooth nhiều tùy chọn để bắt đầu sạc
Giới thiệu chức năng của Bộ sạc Type1 Wallbox EV
1. Phát hiện dòng dư (RCD)
2.Surge bảo vệ
Trong: 3kA, tối đa: 6kA
3. Bảo vệ rò rỉ
Khi bắt đầu bảo vệ rò rỉ, nó cần được cắt khỏi sự cố mất điện và khởi động lại.
4. Bảo vệ quá dòng
Khi dòng điện vượt quá giá trị cảnh báo sớm, cọc sạc sẽ cắt nguồn điện, khởi động lại
tự động sau 10 giây và không tự động phục hồi sau 3 chu kỳ cho đến khi bạn cắt
nguồn và khởi động lại.
5. Bảo vệ quá áp
Bảo vệ bắt đầu khi điện áp vượt quá 275V và tự động phục hồi khi điện áp
được phục hồi và ổn định.
6. Bảo vệ điện áp thấp
Bắt đầu bảo vệ khi điện áp nhỏ hơn 100V và tự động khôi phục khi điện áp
được phục hồi và ổn định.
7. Bảo vệ quá nhiệt
Bắt đầu bảo vệ khi nhiệt độ bên trong của trạm sạc EV vượt quá 85 °C.
Thủ tục cài đặt:
1. Vui lòng sử dụng máy khoan gõ để khoan lỗ theo vị trí các tông
2. Lắp bu lông nở (6*M6*60MM)
3. cố định Bảng nối đa năng Gắn bằng vít tự khai thác (6 * M5 * 50mm)
4. Căn chỉnh bộ phận chính với khóa trên bảng điều khiển phía sau và cài đặt nó, sau đó sử dụng vít
để sửa(4*M5*40)
Hướng dẫn
1. Khi máy ở chế độ chờ bình thường, đèn báo cố định màu xanh lam.
2. Tháo súng sạc ra khỏi giá đỡ, cắm súng sạc vào ổ sạc trên ô tô.
3. Sau khi hoàn thành việc lắp súng, xe sẽ tự động bắt đầu sạc bình thường và đèn sao băng màu xanh lam sáng.
4. Đèn báo luôn chuyển sang màu xanh lam sau khi sạc xong.
